Zo installeer je LeMans dakventilatie

Een goede ventilatie in je auto heeft verschillende voordelen. Door te ventileren krijgt je meer frisse lucht in je voertuig, wat bijvoorbeeld voor honden belangrijk is. Met name bij warm weer zorgt dakventilatie ervoor dat overmatige hitte uit de auto wordt afgevoerd en verse koelere lucht de auto binnenkomt. Maar ook in de winter zorgt goede ventilatie ervoor dat er minder condens in de auto is en je auto dus een gezondere omgeving is voor jou en je hond. Bovendien zorgt goede ventilatie ervoor dat onaangename geuren worden afgevoerd, waardoor je auto minder naar hond ruikt. In dit blog lees je hoe je de dakventilator van LeMans monteert.

Met deze blog geven we onze klanten die een dakventilatie hebben aangeschaft informatie voor de montage. We baseren ons daarbij op informatie van de producent. Mocht je vragen hebben over de montage, neem dan contact op met de producent. Schakel bij twijfel een erkende installateur in. K9 Shop wijst op voorhand alle aansprakelijkheid van de hand.

Algemene informatie over de LeMans dakventilator

- De motor van de ventilator werkt op 12VDC of 24VDC, géén wisselstroom dus!

- De ventilator kan twee kanten op draaien, dus blazen en zuigen.

- Als je de ventilator twee kanten op wilt laten draaien heb je een 6-polige wisselschakelaar nodig.

- Als je het toerental wilt regelen, heb je een snelheidsregelaar nodig naast de schakelaar.

- Het materiaal van de kunststof omhulsel van de ventilator is ABS.

- Het opgenomen vermogen van de afzuiger is 80 watt.

- Het geluidsniveau is 52 decibel.

- De maximale snelheid van de ventilator is 2600 rpm.

- Per uur kan de ventilator zo’n 850m3 verplaatsen.

Standaard dakventilator

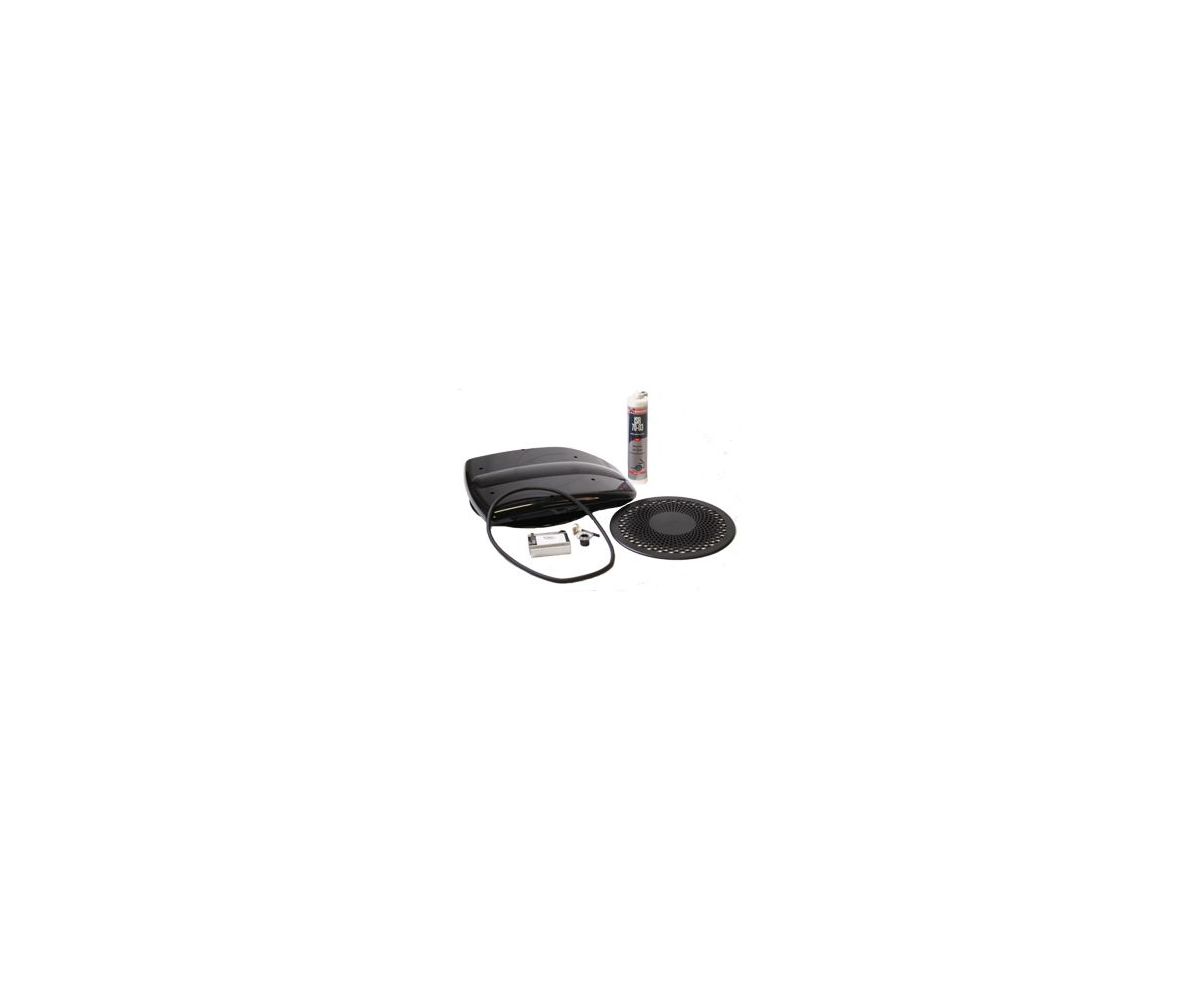

Bestel je enkel een dakventilator? Dan ontvang je de volgende onderdelen:

• Kunststof montage ring
• Rubberen afdichtring
• Ventilator motor met schoepenbladen
• 6 RVS schroeven
• Afdichtcover voor over de ventilator heen

Deze dakventilator is beschikbaar in wit en zwart. Naast de standaard dakventilator zijn er diverse opties waar je uit kunt kiezen, zoals interieurroosters in drie kleuren, een snelheidsregelaar, diverse schakelaars, vloerventilatie potten ontluchtingsventilatoren en 3 kleuren kit.

Veiligheid staat voorop; hier moet je op letten

1. Is alles compleet?
Check vooraf altijd goed of alles compleet is voordat je begint. Zo sta je halverwege nooit voor verrassingen.

2. Meten is weten
Belangrijk is dat de ventilator op de juiste plek komt én dat het past. Meet daarom van te voren de plaats af waar de ventilator komt te hangen. Tip: een dubbelcheck is nooit verkeerd. Meet daarom voordat je het uiteindelijke gat zaagt nog 1 keer na.

3. Sta stabiel
Zorg ervoor dat je stabiel staat op het moment dat je de ventilator gaat plaatsen.

4. Wacht met spanning toevoeren
Zet pas spanning op de ventilator als je alles hebt aangesloten en als alle draaiende delen zijn afgedekt. Dit werkt het veiligste.

5. Schoonmaken
Zorg dat na elke bewerking het dak weer schoon is. Dit voorkomt eventuele krassen op het dak en metaalresten in de kit.

Welke gereedschappen en materialen heb ik nodig?

Nadat je alles hebt gecheckt adviseren wij al het benodigde gereedschappen en materialen klaar te leggen. Om het je makkelijk te maken hebben we een lijstje gemaakt van benodigdheden die je niet moet vergeten.

• Brede schilderstape (voor het aftekenen op het dak en om krassen tegen te gaan tijdens zagen)
• Potlood of stift (voor het aftekenen)
• Decoupeerzaag met bij voorkeur een metaalzaagje (voor een fijne vertanding)
• Stofzuiger of compressor (voor het wegzuigen/blazen van zaagsel)
• Klein beetje zinkspray of verf (om de gezaagde randen te beschermen tegen corrosie)
• Popnagels en popnageltang (voor het monteren van de ring op het dak. Popnagels hebben de voorkeur vanwege een strakkere afwerking dan RVS-bouten en moeren)
• 12VAC zekeringhouder
• AMP-klemmen en een AMP-tang (om de ventilator te kunnen voorzien van stekkers en een schakelaar)
• 2,5mm soepel installatie draad
• boormachine en diverse boortjes
• een spanningszoeker
• MS-Polymeer kit
• Handgereedschap zoals schroevendraaiers en tangen
• Zachte handstoffer en oude doeken

De montage: dakventilator montage handleiding

Na het bepalen van de juiste plek, kun je gaan afteken. Let daarbij wel op dat je ook aan de binnenzijde kijkt of je niet door een steun- of kabelboom boort of zaagt. Zaag een gat van Ø 230mm en meet dit voor de zekerheid na. Plaats de kunststof dakring in de opening om te kijken of alles past. De pijl moet aan de bovenkant zitten en gelijk aan de rijrichting zijn. Ook kun je nu de plaats van de voeding markeren, deze wijst naar achteren. Als alles klopt kun je het gezaagde dak behandelen tegen corrosie. Gebruik een sneldrogende spray of verf.

Het vastzetten van de kunststof dakring

Als de ring goed past, kunt je vervolgens de acht gaten boren waarmee je de ring op het dak bevestigt. Dit kan met een boor van 5,2 mm voor 5mm popnagels. Eventueel kun je achter de popnagel ook nog een 5 mm plaatring plaatsen, zodat deze goed wordt aangetrokken.

Op de ring staan de posities aangegeven maar deze zijn nog niet doorboord. Als je een ribbeldak hebt mag je geen gaten boren op plekken waar de ring het dak niet raakt. Verschuif in dat geval de positie van het boorgat. Het hoogteverschil kun je voordat je de ring gaat plaatsen dicht kitten. Als alle gaten zijn geboord en vrij gemaakt van bramen, kun je de ring plaatsen. Vergeet hierbij niet de rubberen dichtring in het kunststof dakring te plaatsen. Gebruik desnoods wat kit zodat de ring op zijn plaats blijft zitten. Check voordat je de rand definitief vastzet of de ventilator vrij kan draaien. Dit luistert heel nauw. Na het plaatsen van de rubberen ring en het aanbrengen van de MS-Polymeer kun je de ring op het dak plaatsen. Breng na deze stap nog een laag kit aan voor goede afdichting.

Het plaatsen van de ventilator

Na het plaatsen van de ring kun je de ventilator monteren. Steek de draden door het daarvoor bestemde gat en monteer de ventilator met de zes meegeleverde rvs-schroeven. Controleer nogmaals of de ventilator vrij loopt en monteer vervolgens de afdekkap met de vier meegeleverde rvs-schroeven.

Werk aan de binnenkant de montage af met het plaatsen van de binnengrill, deze houdt vuil en bladeren buiten.

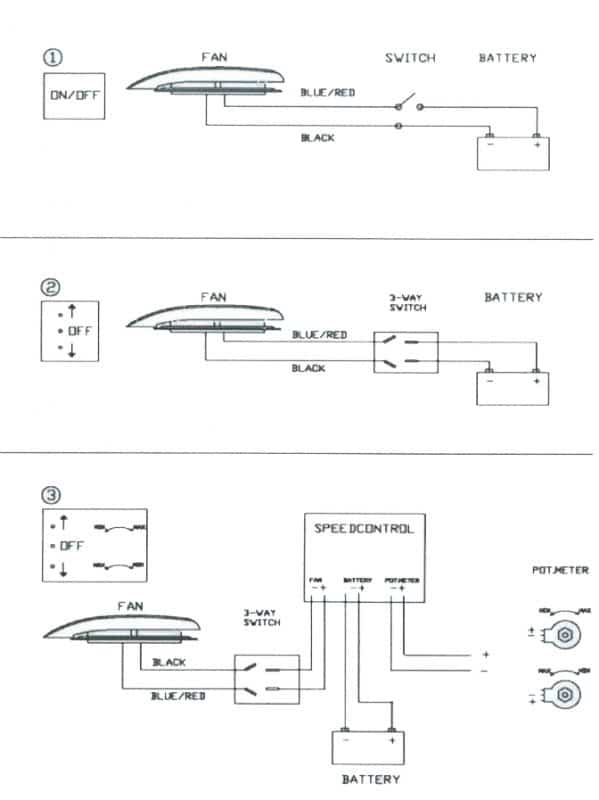

Het aansluiten van de ventilator

In de meeste auto’s zit een powersafe. Deze sluit de stroom af wanneer de auto stil staat en te veel stroom verbruikt. Voor dakventilatie is het nodig om voeding van rechtstreeks van de accu te pakken. Check vooraf of het chassis van jouw auto de ‘massa of –‘ is. In bijna alle gevallen is dat zo en hoef je maar een draad van de accu naar de schakelaar - en vervolgens naar de ventilator - te trekken. Dit is dan de positieve ader ‘+’, de ‘-‘ komt rechtstreeks van het chassis. Gebruik een extra zekering van 10 A en plaats deze direct na de accu.

Bij de montage werk je met lage spanningen, maar het risico is nog wel aanwezig dat u stroom pakt, zeker als je niet zoveel ervaring hebt met dit werk. Laat je bij twijfel adviseren door een garage.
